你知道紧固件的两种密封型式是什么吗?

  卡扎里密封:这是一种强制式密封,有外螺纹卡扎里密封、内螺纹卡扎里密封和改良卡扎里密封三种形式。其中外螺纹卡扎里密封用得多,它的垫片是一个横断面呈三角形的软金属垫,由铜或铝制成。容器的筒体法兰与端盖用螺纹套筒连接,通过拧紧压紧螺栓加力于压紧环而压紧垫片来实现密封。

  这种结构的优点是省去了筒体端部与端盖的连接螺栓,拆卸方便,属于快拆结构;垫片的面积也可较小,因而所需压紧力及压紧螺栓的直径也较小;密封可靠,适宜于温度波动较大的容器。但结构复杂,密封零件多,且精度要求高,加工困难。这种密封结构常用于大直径、高压,需经常装拆和要求快开的压力容器。

异径管特点

  内螺纹卡扎里密封的作用原理与外螺纹的基本相同,只是将带螺纹紧固件的端盖直接旋入带有内螺纹的筒体端部内。密封垫片置于端盖与筒体端部连接交界处,其上有压紧环,通过压紧螺栓使密封垫片的内侧面和底面分别与端盖侧面和筒体端部面贴合实现密封。它比外螺纹卡扎里密封省略一个较难加工的螺纹套筒,结构简单了一些,但它的端盖需加厚,占据了较多的压力空间,螺纹易受介质腐蚀,装拆也不方便,工作条件差。一般只用于小直径的高压容器上。

  改良卡扎里密封结构不用螺纹套筒连接端盖与筒体,而改用螺栓连接,其他均与外螺纹卡扎里密封相同。异径管无甚显著的优点,所以很少采用。

  平垫式密封属于强制性密封,在连接表面间放有软材料或金属制成的垫片,在螺栓预紧力作用下,接触面的不平处(即介质可能漏出的间隙或孔道),被挤压后塑性变形的垫片材料所填充,因而达到密封的目的。

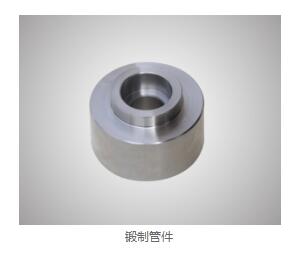

锻制管件特点

  为了改善密封的性能,可在密封座合面上开1~2条三角形截面沟槽,槽深、槽宽尺寸各为1mm,两沟中心相距5mm。法兰这种密封形式一般只用于温度不高的中小型高压容器上。它的结构简单,在直径小、压力不高时密封可靠,垫片及密封座合面加工容易,使用经验较多,也比较成熟。但在直径大、压力高、温度高(200℃以上)或温度压力波动较大时,要求有较大的螺栓预紧力,密封性能比较差。由于螺栓载荷和介质静压力、垫片面积成正比。因此,在压力高,设备内径大时,螺栓尺寸比较大,从而法兰、顶盖尺寸增大,使结构笨重,装卸不便。
