华宇管件对焊法兰的成型制作有什么要求

对焊法兰的成型制作要求:

对焊法兰成形过程是十分复杂的,特别是大型对焊法兰的生产耗费是很大的,往往事前需要进行预热。计算机模拟法兰是将变形原材料及变形过程有关的温度及力学特性以数学模型表示,借助于计算机模拟变形过程任一瞬间状态的应力应变及温度分布。用计算机进行过程模拟和物理模拟,两者可以互相佐证和补充。由于对焊法兰成形过程中存在着几何非线性和物理非线性问题,使得主应力法、滑移线法和上限法等传统方法在分析问题的类型和实际应用方面都存在着很大的局限性。而有限元法使塑性变形过程的物理特性得到真实的包容,能够全面地考虑各种边值、初值条件的影响,并且对于复杂边界具有较高的拟合精度,因此逐渐成为金属塑性成形过程数值模拟技术的主流方法

一、带颈对焊法兰的级别及其技术要求应符合JB4726-4728的相应要求。

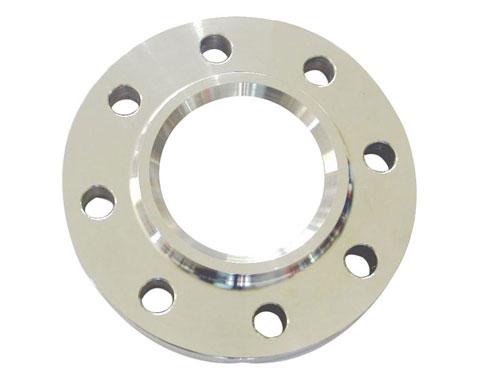

法兰

1、公称压力PN为0.25MP-1.0MPa的碳素钢、奥氏体不锈钢锻件允许采用Ⅰ级锻件。

2、除以下规定外,公称压力PN为1.6MPa-6.3MPa的锻件应符合Ⅱ级或Ⅱ级以上锻件级别的要求。

3、符合以下情况之一者,应符合Ⅲ及锻件的要求:(1)公称压力PN≥10.0MPa法兰用锻件;(2)公称压力PN>4.0MPa的铬钼钢锻件;(3)公称压力PN>1.6MPa且工作温度≤-20摄氏度的铁素体钢锻件。

二、对焊法兰一般采用锻件或锻轧工艺制成。当采用钢板或型钢制造时,必须符合下列要求:

1、对焊法兰应经超声波探伤,无分层缺陷;

2、应沿钢材轧制方向切割成条状,经弯制对焊成圆环,并使钢材的表面形成环的柱面。不得采用钢板直接机加工成带颈对焊法兰;

3、圆环的对接焊缝应采用全熔透焊缝;

4、圆环的对接焊缝应进行焊后热处理,并作100%射线或超声波探伤,且射线探伤符合JB4730的II级要求,超声波探伤符合JB4730的I级要求。 三、对焊法兰的颈部外侧斜度应不大于7o。 对焊法兰在生产和焊接时严格控制技术参数,保证能够在生产和使用中充分发挥作用和价值。

带颈对焊法兰的成形介绍

带颈对焊法兰的级别及其技术要求应符合JB4726-4728的相应要求。

1、公称压力PN为0.25MP-1.0MPa的碳素钢、奥氏体不锈钢锻件允许采用Ⅰ级锻件。

2、除以下规定外,公称压力PN为1.6MPa-6.3MPa的锻件应符合Ⅱ级或Ⅱ级以上锻件级别的要求。

3、符合以下情况之一者,应符合Ⅲ及锻件的要求:(1)公称压力PN≥10.0MPa法兰用锻件;(2)公称压力PN>4.0MPa的铬钼钢锻件;(3)公称压力PN>1.6MPa且工作温度≤-20摄氏度的铁素体钢锻件。

对焊法兰一般采用锻件或锻轧工艺制成。当采用钢板或型钢制造时,必须符合下列要求:

1、对焊法兰应经超声波探伤,无分层缺陷;

法兰生产厂家

2、应沿钢材轧制方向切割成条状,经弯制对焊成圆环,并使钢材的表面形成环的柱面。不得采用钢板直接机加工成带颈对焊法兰;

3、圆环的对接焊缝应采用全熔透焊缝;

4、圆环的对接焊缝应进行焊后热处理,并作100%射线或超声波探伤,且射线探伤符合JB4730的II级要求,超声波探伤符合JB4730的I级要求。 对焊法兰的颈部外侧斜度应不大于7o。 对焊法兰在生产和焊接时严格控制技术参数,保证能够在生产和使用中充分发挥作用和价值。

对焊法兰成形过程是十分复杂的,特别是大型对焊法兰的生产耗费是很大的,往往事前需要进行预热。计算机模拟法兰是将变形原材料及变形过程有关的温度及力学特性以数学模型表示,借助于计算机模拟变形过程任一瞬间状态的应力应变及温度分布。用计算机进行过程模拟和物理模拟,两者可以互相佐证和补充。由于对焊法兰成形过程中存在着几何非线性和物理非线性问题,使得主应力法、滑移线法和上限法等传统方法在分析问题的类型和实际应用方面都存在着很大的局限性。而有限元法使塑性变形过程的物理特性得到真实的包容,能够全面地考虑各种边值、初值条件的影响,并且对于复杂边界具有较高的拟合精度,因此逐渐成为金属塑性成形过程数值模拟技术的主流方法。
